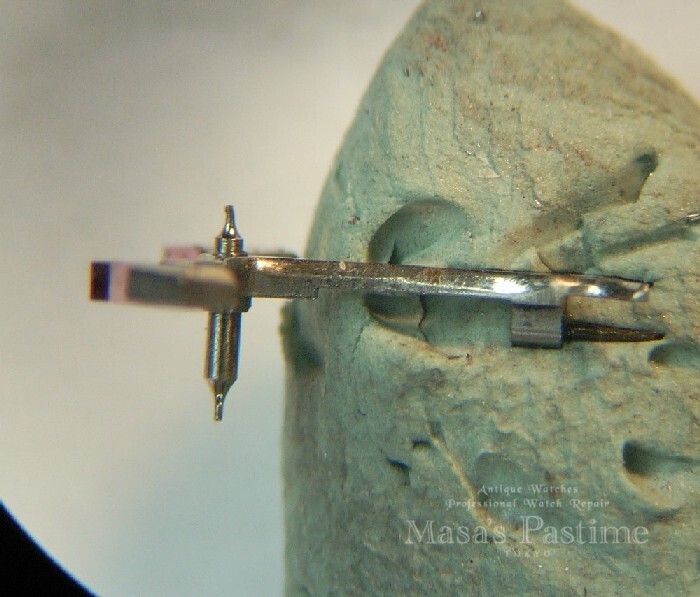

アンクル芯の取り外し
アンクル芯のホゾが曲がっています。
アンクル芯が細くなり、穴石とのアガキが大きくなったり、このように曲がりがあると、ガンギ車やローラーテーブルとの位置関係が狂い、精度不良、止まりなどの不調につながる為、交換が必要となります。
アンクル本体を外した様子
アンクル芯には圧入式や、ネジ式などがあります。このアンクル芯はネジ式なので、芯をつかみアンクル本体を回して外します。
アンクル芯製作前
熱処理された鋼材からアンクル芯を切り出します。
上半身の完成
上が完成したアンクル芯
新しくアンクル芯が削り出されました。
完成
アンクル本体に取り付け完成です。
